4J36/4J336
中文名稱：低膨脹鐵鎳合金（因瓦合金）
產品特點：在20℃~100℃范圍內具有低的線熱膨脹系數(shù)
產品用途：制作要求尺寸穩(wěn)定的各種儀器、儀表零件，或熱雙金屬被動層。
產品中心
產品中心
列表展示
全國服務熱線
025-52727397 025-52728443
膨脹合金
產品簡介
中文名稱：低膨脹鐵鎳合金（因瓦合金）
產品特點：在20℃~100℃范圍內具有低的線熱膨脹系數(shù)
產品用途：制作要求尺寸穩(wěn)定的各種儀器、儀表零件，或熱雙金屬被動層。
產品規(guī)格：
| 牌號 | 規(guī)格 | 尺寸（mm） |
| 4J36/4J336 | 冷軋帶材 | ≥0.03~0.1×180~300 ≥0.1~1.0×10~300 ≥1.0~2.5×100~300 |
| 熱軋（鍛）扁材 | 4.5~20×50~300 | |
| 熱軋（鍛）棒材 | Φ20~100或方 | |
| 冷拉棒材 | Φ2~Φ12×1000~2000 | |
| 冷拉絲材 | Φ0.1~6.0 |
化學成分：（%）
| 牌號 | C | Si | Mn | P | S | Cr | Mo | Cu | Al | Ni | Co | Fe | 其他元素 |
| 不大于 | |||||||||||||
| 4J36/4J336 | 0.05 | 0.30 | 0.20 ~ 0.60 |
0.02 | 0.02 | - | - | - | - | 35.0 ~ 37.0 |
- | 余 | - |
執(zhí)行國家標準：GB/T 37797—2019；技術適用標準：YB/T 5241—2014

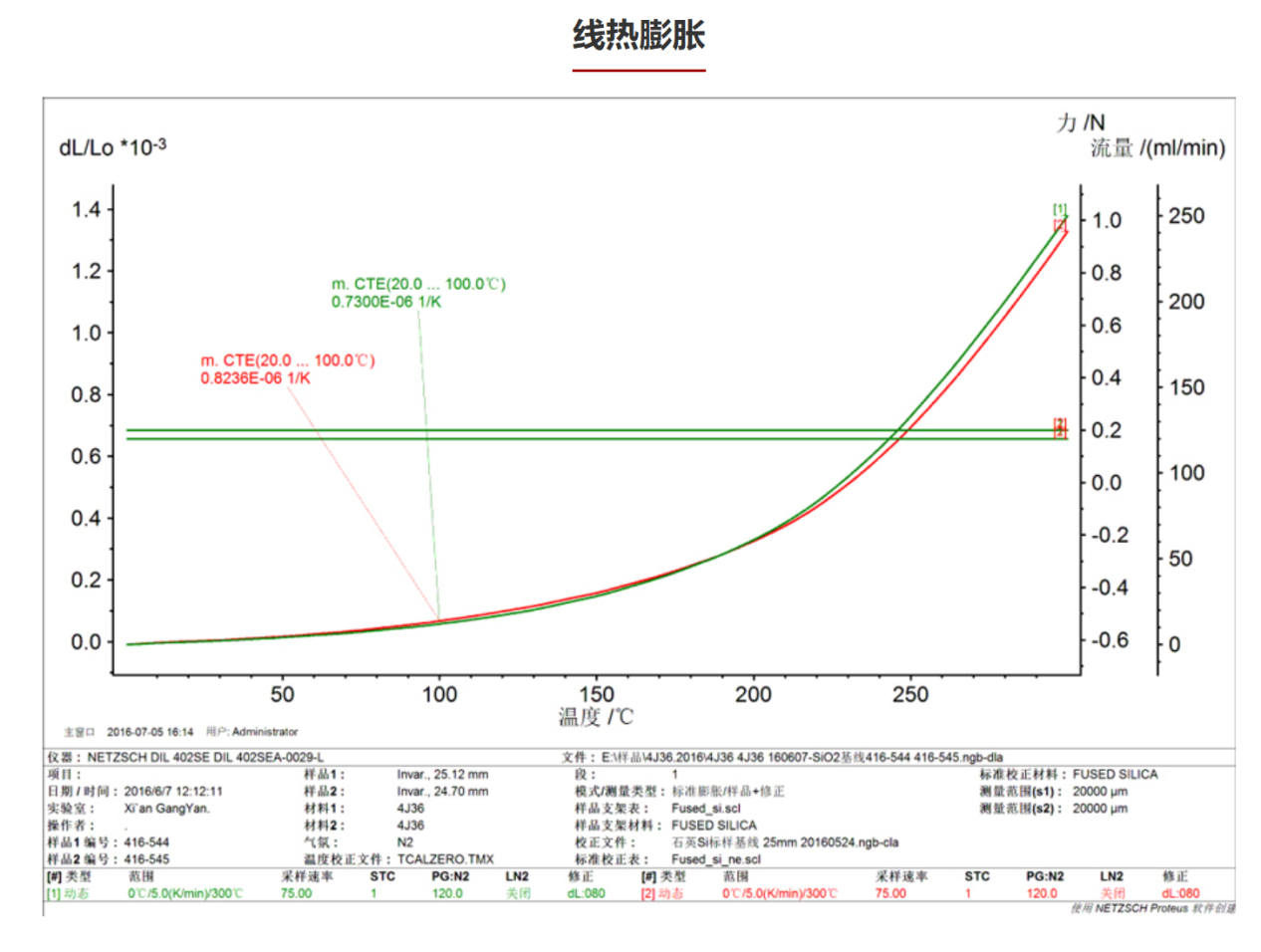

平均膨脹系數(shù)：
| 試樣熱處理制度 | 平均線膨脹系數(shù)ā/（10??/℃） | |
| 20~100℃ | 20~300℃ | |
| 將半成品試樣加熱至840℃±10℃，保溫1h，水淬，再將試樣加工為成品試樣，在315℃±10℃保溫1h隨爐冷或空冷 | ≤1.5 | - |
