4J33/4J333
中文名稱：定膨脹瓷封鐵鎳鈷合金
產品特點：在20℃~100℃范圍內具有低的線熱膨脹系數。
產品用途：電真空器件，用與95%AI?O?陶瓷的匹配封接。
產品中心
產品中心
列表展示
全國服務熱線
025-52727397 025-52728443
膨脹合金
產品簡介
中文名稱：定膨脹瓷封鐵鎳鈷合金
產品特點：在20℃~100℃范圍內具有低的線熱膨脹系數。
產品用途：電真空器件，用與95%AI?O?陶瓷的匹配封接。
產品規格：
| 牌號 | 規格 | 尺寸（mm） |
| 4J33/4J333 | 冷軋帶材 | ≥0.03~0.1×180~300 ≥0.1~1.0×10~300 ≥1.0~2.5×100~300 |
| 熱軋（鍛）扁材 | 4.5~20×50~300 | |
| 熱軋（鍛）棒材 | Φ20~100或方 | |
| 冷拉棒材 | Φ2~Φ12×1000~2000 | |
| 冷拉絲材 | Φ0.1~6.0 |
化學成分：（%）
| 牌號 | C | Si | Mn | P | S | Cr | Mo | Cu | Al | Ni | Co | Fe | 其他元素 |
| 不大于 | |||||||||||||
| 4J33/4J333 | 0.03 | 0.30 | 0.50 | 0.02 | 0.02 | - | - | - | - | 32.1 ~ 33.6 |
14.0 ~ 15.2 |
余 | - |
執行國家標準：GB/T 37797—2019；技術適用標準：YB/T 5231—2014
力學性能/抗拉強度（絲材）：
| 狀態代號 | 狀態 | 抗拉強度/MPa |
| S | 軟態 | ＜585 |
| H | 硬態 | ＞860 |
力學性能/抗拉強度（帶材）：
| 狀態代號 | 狀態 | 抗拉強度/MPa |
| S | 軟態 | ≤570 |
| H | 硬態 | ≥700 |
硬度（深沖態）：
| 狀態 | 厚度/mm | 硬度HV |
| S | ＞2.5 | ≤170 |
| H | ≤2.5 | ≤165 |

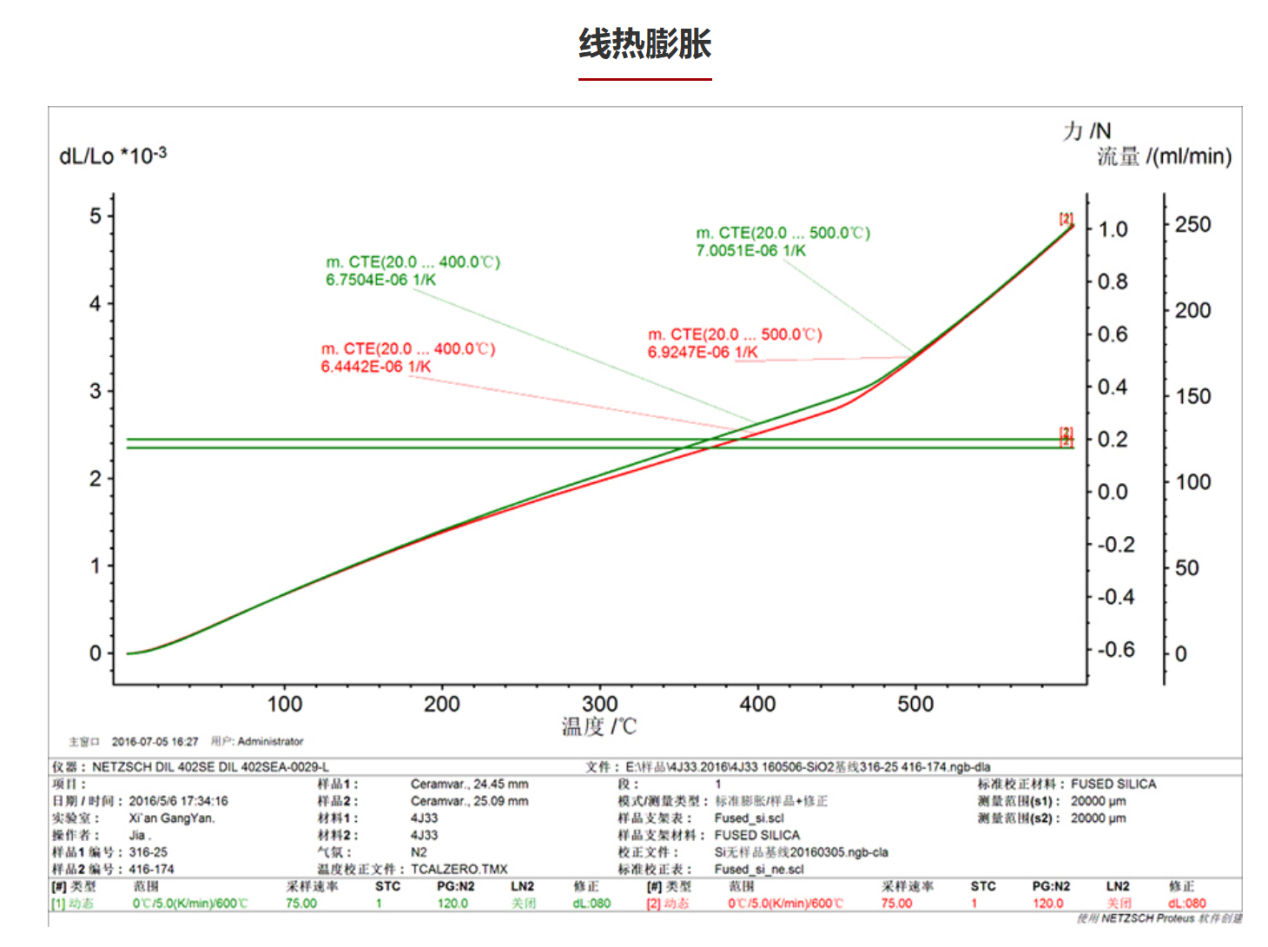

平均膨脹系數：
| 試樣熱處理制度 | 平均線膨脹系數ā/（10??/℃） | |
| 20~400℃ | 20~500℃ | |
| 在保護氣氛或真空中加熱到900℃±20℃，保溫1h，以不大于5℃/min的速度冷卻至200℃以下出爐 | 6.0~6.8 | 6.6~7.4 |
