4J32A/4J332A
中文名稱：低膨脹鐵鎳鈷合金，也稱超因瓦合金
產(chǎn)品特點(diǎn)：在20℃~100℃范圍內(nèi)具有低的線熱膨脹系數(shù)
產(chǎn)品用途：制作要求尺寸穩(wěn)定的各種儀器、儀表零件、熱雙金屬被動(dòng)層，諧振腔；制作尺寸溫度穩(wěn)定性要求高的高精度儀表零件。
產(chǎn)品中心
產(chǎn)品中心
列表展示
全國(guó)服務(wù)熱線
025-52727397 025-52728443
膨脹合金
產(chǎn)品簡(jiǎn)介
中文名稱：低膨脹鐵鎳鈷合金，也稱超因瓦合金
產(chǎn)品特點(diǎn)：在20℃~100℃范圍內(nèi)具有低的線熱膨脹系數(shù)
產(chǎn)品用途：制作要求尺寸穩(wěn)定的各種儀器、儀表零件、熱雙金屬被動(dòng)層，諧振腔；制作尺寸溫度穩(wěn)定性要求高的高精度儀表零件。
產(chǎn)品規(guī)格：
| 牌號(hào) | 規(guī)格 | 尺寸（mm） |

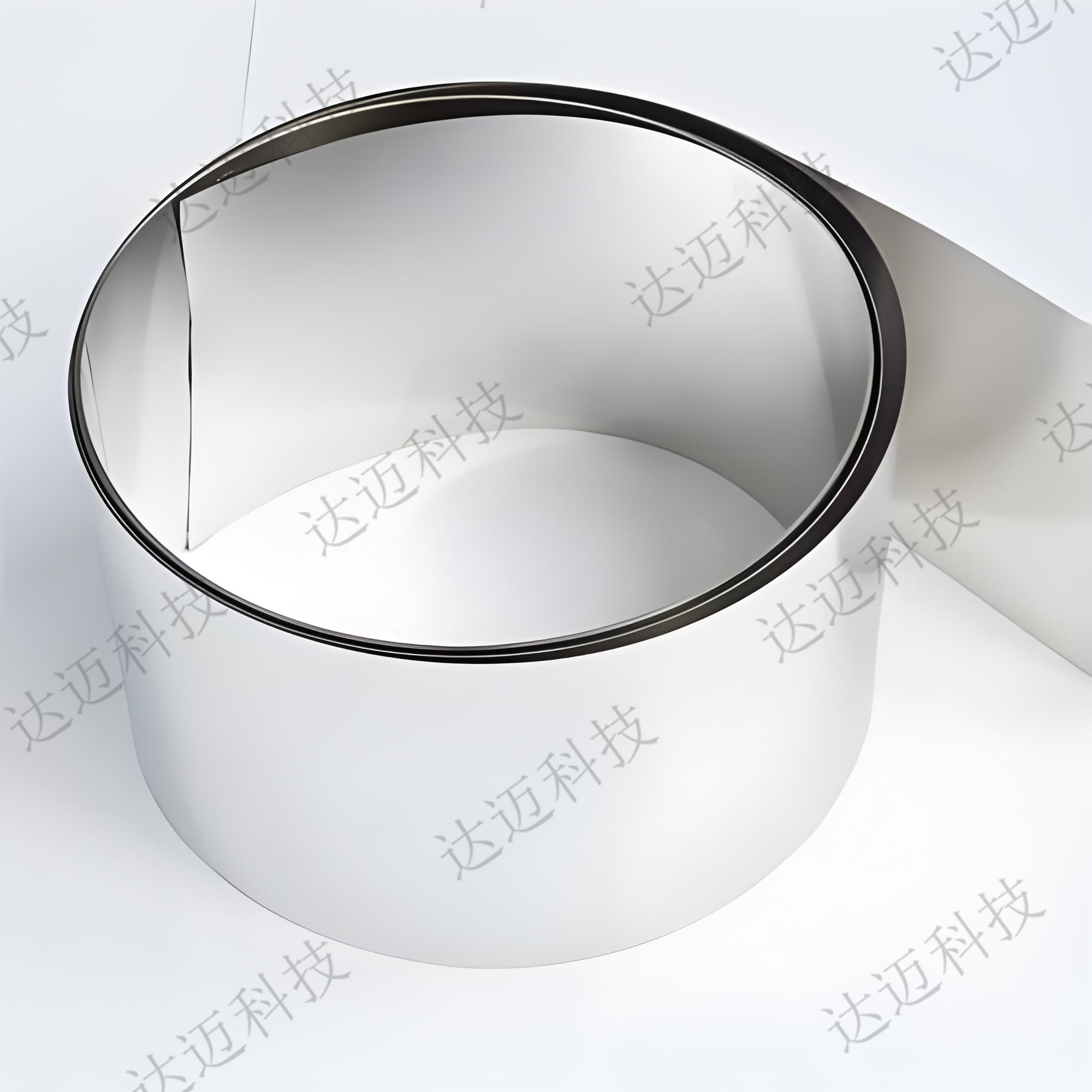

| 4J32A/4J332A | 冷軋帶材 | ≥0.03~0.1×180~300 ≥0.1~1.0×10~300 ≥1.0~2.5×100~300 |

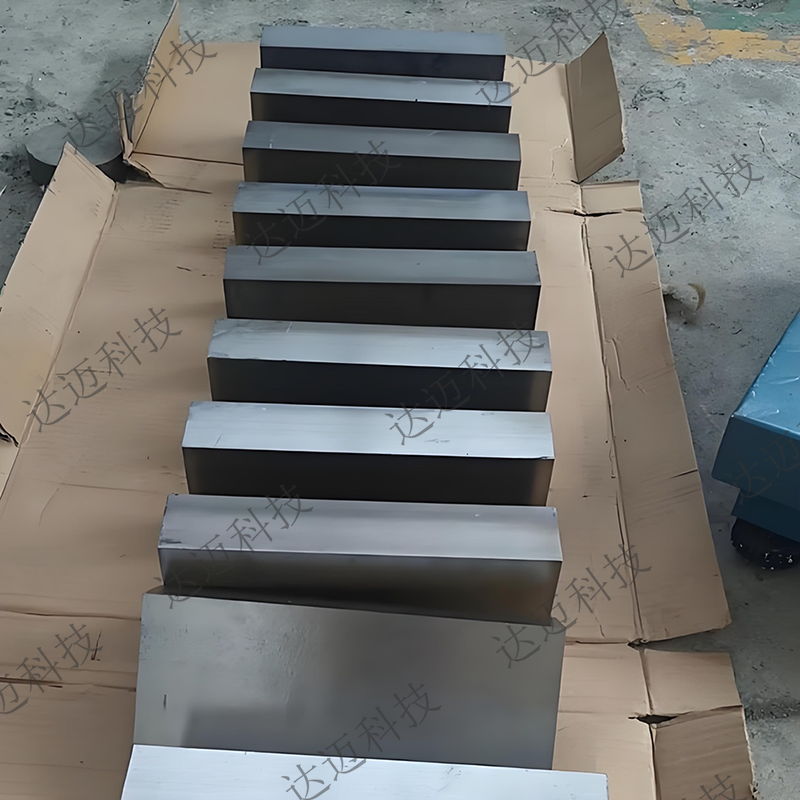

| 熱軋（鍛）扁材 | 4.5~20×50~300 | |

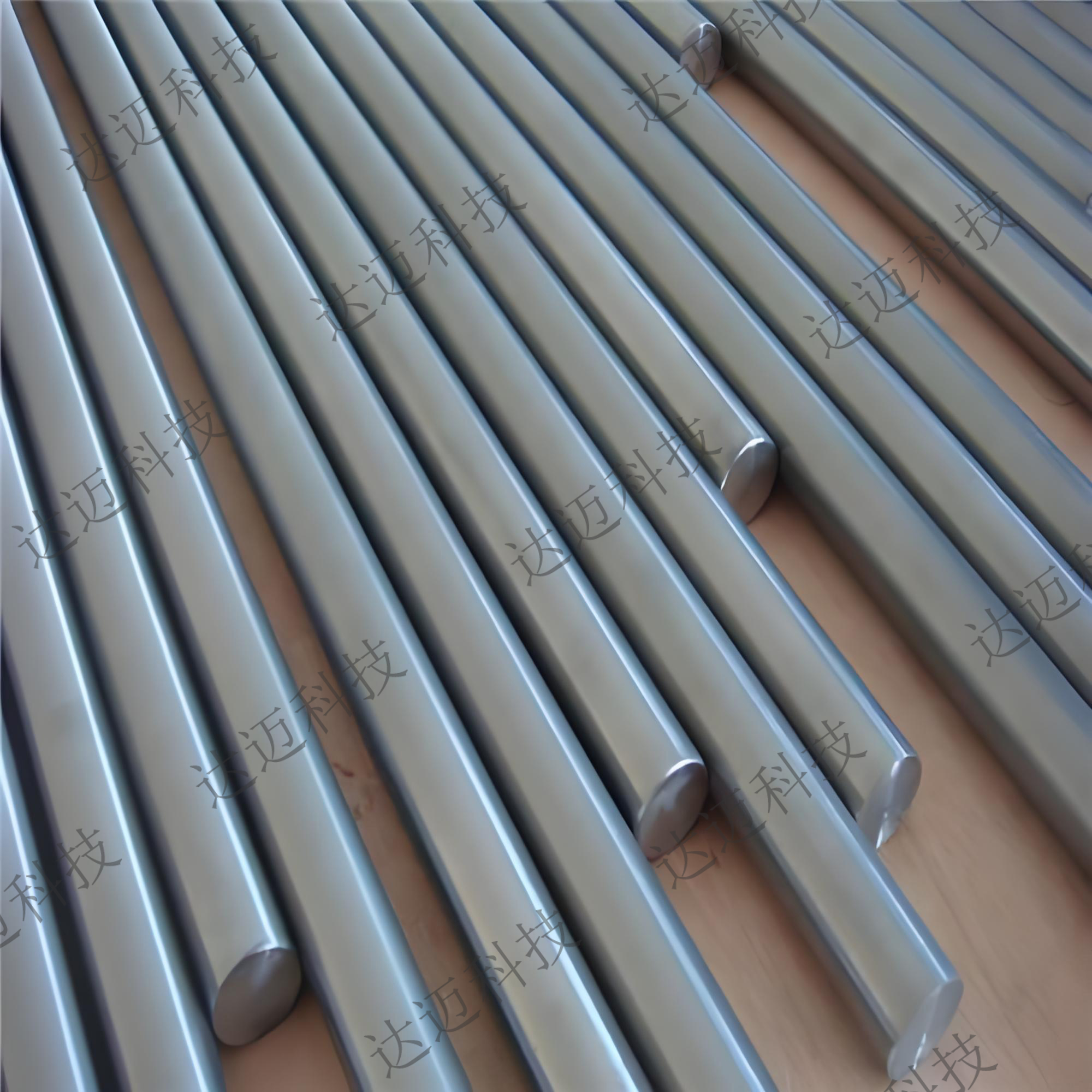

| 熱軋（鍛）棒材 | Φ20~100或方 | |
| 冷拉棒材 | Φ2~Φ12×1000~2000 | |
| 冷拉絲材 | Φ0.1~6.0 |
化學(xué)成分：（%）
| 牌號(hào) | C | Si | P | S | Cr | Cu | Mn | Nb | Ni | Co | Fe | 其他元素 |
| 不大于 | ||||||||||||
| 4J32A/4J332A | 0.05 | 0.10 | 0.02 | 0.02 | - | 0.40 ~ 0.80 |
≤0.40 | 0.20 ~ 0.30 |
32.0 ~ 34.5 |
3.5 ~ 4.5 |
余 | - |
執(zhí)行國(guó)家標(biāo)準(zhǔn)：GB/T 37797—2019；技術(shù)適用標(biāo)準(zhǔn)：YB/T 5241—2014
平均線膨脹系數(shù)：
| 試樣熱處理制度 | 平均線膨脹系數(shù)ā/（10??/℃） | ||
| -40~20 | -20~20 | 20~100℃ | |
| 將半成品試樣加熱至840±10℃，保溫1h，水淬，再將試樣加工為成品試樣，在315℃±10℃保溫1h隨爐冷或空冷 | ≤0.60 | ≤0.50 | ≤0.40 |
線熱膨脹：
| -40~20 | -20~20 | 20~100℃ |
| 0.49 | 0.35 | 0.10~0.25 |
