4J29/4J329
中文名稱(chēng)：定膨脹玻封鐵鎳鈷合金/可伐合金
產(chǎn)品特點(diǎn)：溫度范圍內(nèi)（-60℃~+400℃）具有與硬玻璃相近的線熱膨脹系數(shù)
產(chǎn)品用途：用于與硬玻璃進(jìn)行匹配封接，適用于發(fā)射管、振蕩管、引燃管、晶體管以及管封插頭、繼電器外殼等電真空器件。
產(chǎn)品中心
產(chǎn)品中心
列表展示
全國(guó)服務(wù)熱線
025-52727397 025-52728443
膨脹合金
產(chǎn)品簡(jiǎn)介
4J29/4J329（Kovar）
中文名稱(chēng)：定膨脹玻封鐵鎳鈷合金/可伐合金
產(chǎn)品特點(diǎn)：溫度范圍內(nèi)（-60℃~+400℃）具有與硬玻璃相近的線熱膨脹系數(shù)
產(chǎn)品用途：用于與硬玻璃進(jìn)行匹配封接，適用于發(fā)射管、振蕩管、引燃管、晶體管以及管封插頭、繼電器外殼等電真空器件。
產(chǎn)品規(guī)格：
| 牌號(hào) | 規(guī)格 | 尺寸（mm） |

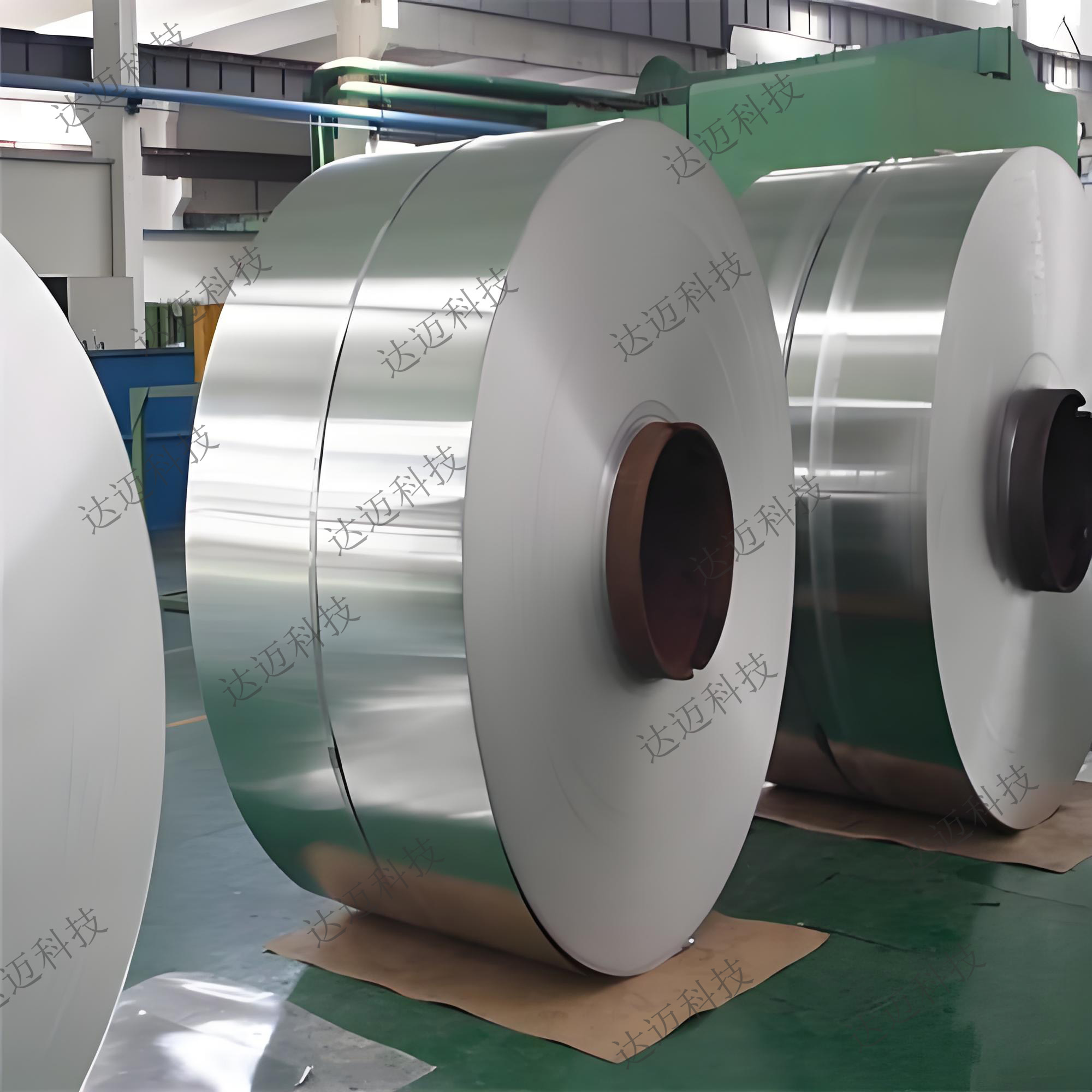

| 4J29/4J329 | 冷軋帶材 | ≥0.03~0.1×180~300 ≥0.1~1.0×10~300 ≥1.0~2.5×100~300 |

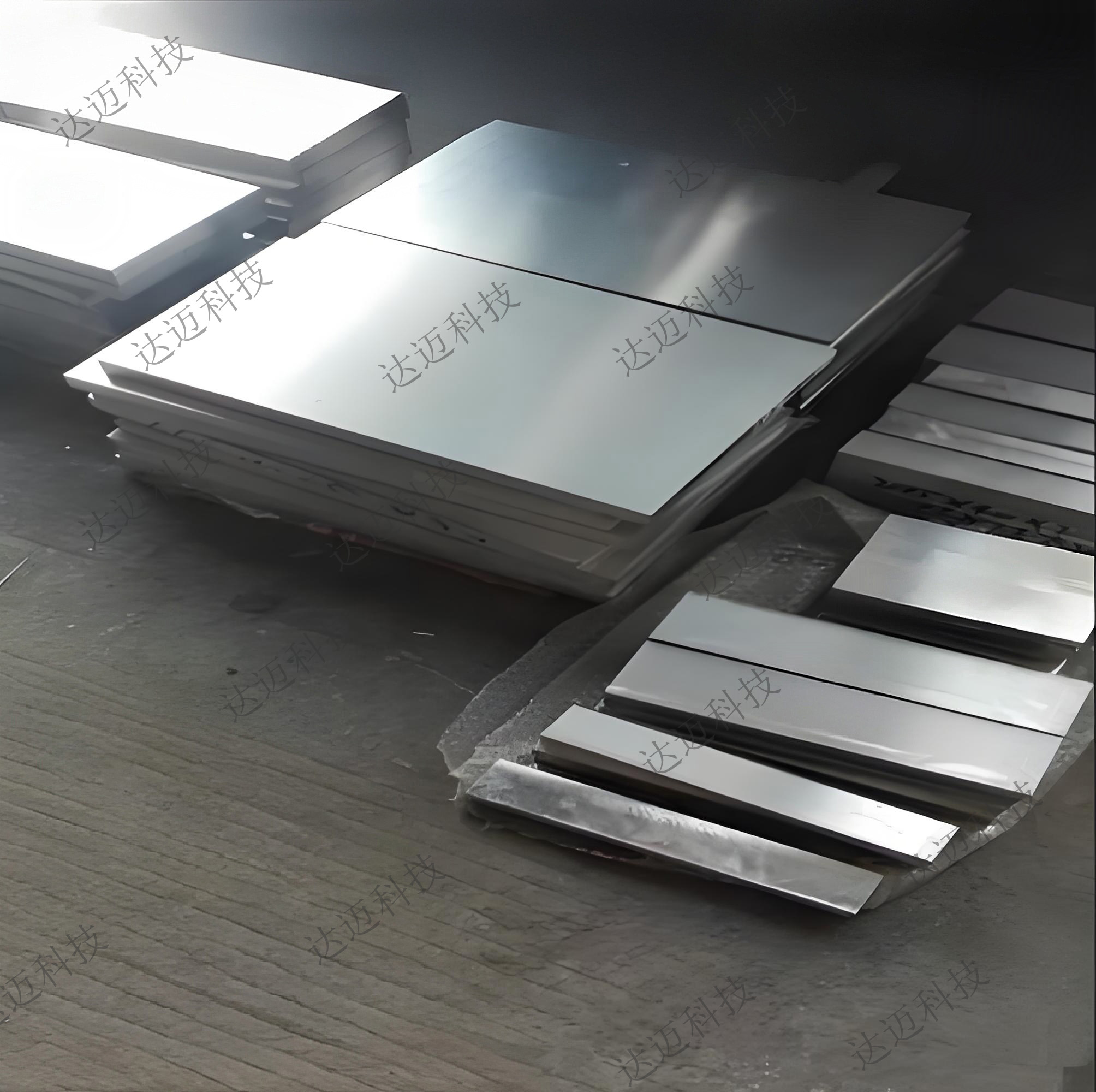

| 熱軋（鍛）扁材 | 4.5~20×50~300 | |
| 熱軋（鍛）棒材 | Φ20~100或方 | |

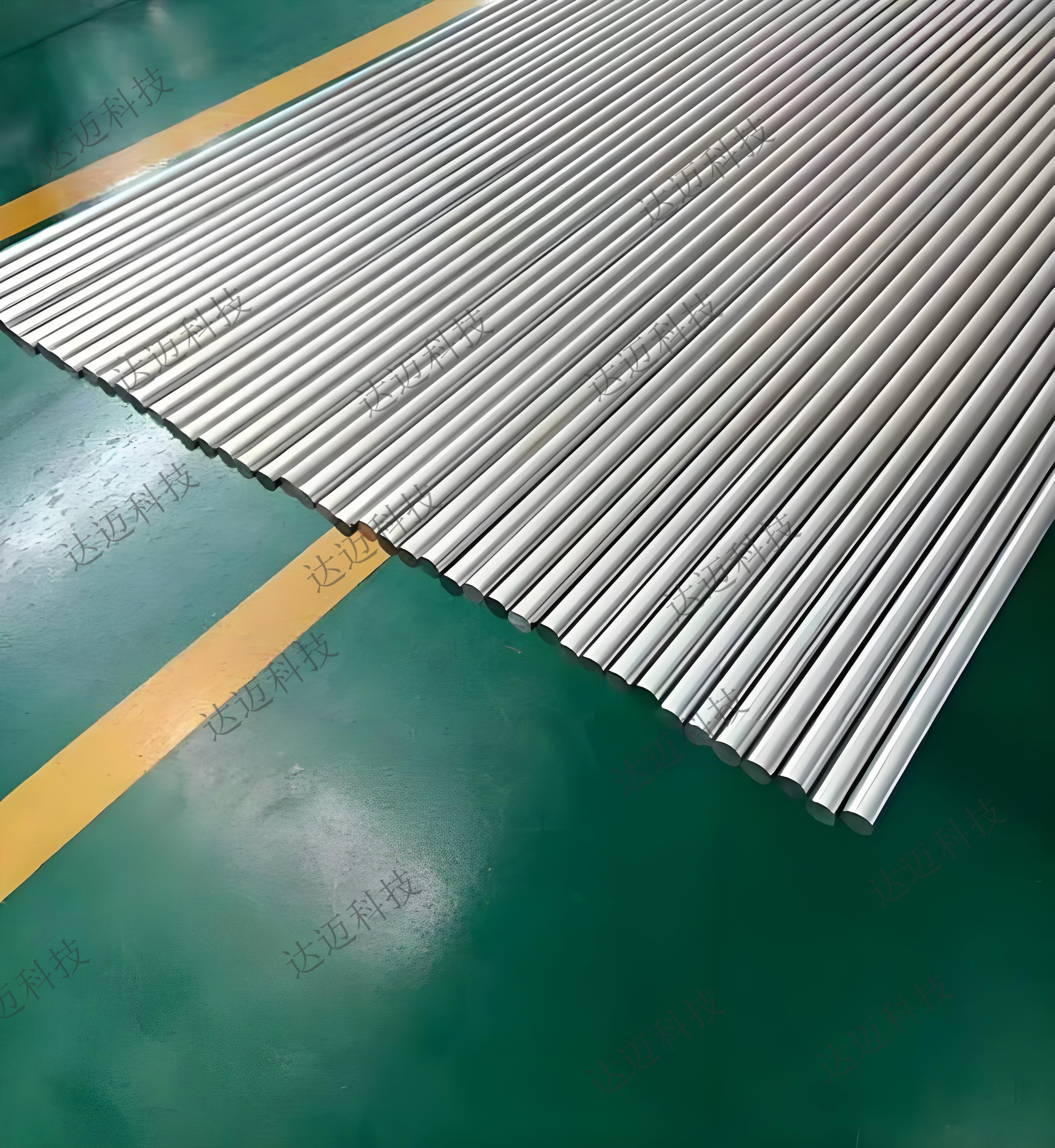

| 冷拉棒材 | Φ2~Φ12×1000~2000 | |
| 冷拉絲材 | Φ0.1~6.0 |
化學(xué)成分：（%）
| 牌號(hào) | C | Si | Mn | P | S | Cr | Mo | Cu | Al | Ni | Co | Fe | 其他元素 |
| 不大于 | |||||||||||||
| 4J29/4J329 | 0.03 | 0.30 | 0.50 | 0.02 | 0.02 | 0.20 | 0.20 | 0.20 | - | 28.5 ~ 29.5 |
16.8 ~ 17.8 |
余 | - |
Al、Mg、Zr、Ti的含量各不大于0.10，其總含量應(yīng)不大于0.20。
執(zhí)行國(guó)家標(biāo)準(zhǔn)：GB/T 37797—2019；技術(shù)適用標(biāo)準(zhǔn)：YB/T 5231—2014
物理性能：
| 密度 | g/cm3 | 8.25 |
| 居里點(diǎn) | ℃ | 430 |
| 電阻率 | μ?? m | 0.48 |
| 抗拉強(qiáng)度Mpa | 冷態(tài) | 520 |
| 退火 | ||
| 屈服強(qiáng)度Mpa | 冷態(tài) | 330 |
| 退火 | ||
| 延伸率% | 冷態(tài) | 30 |
| 退火 |

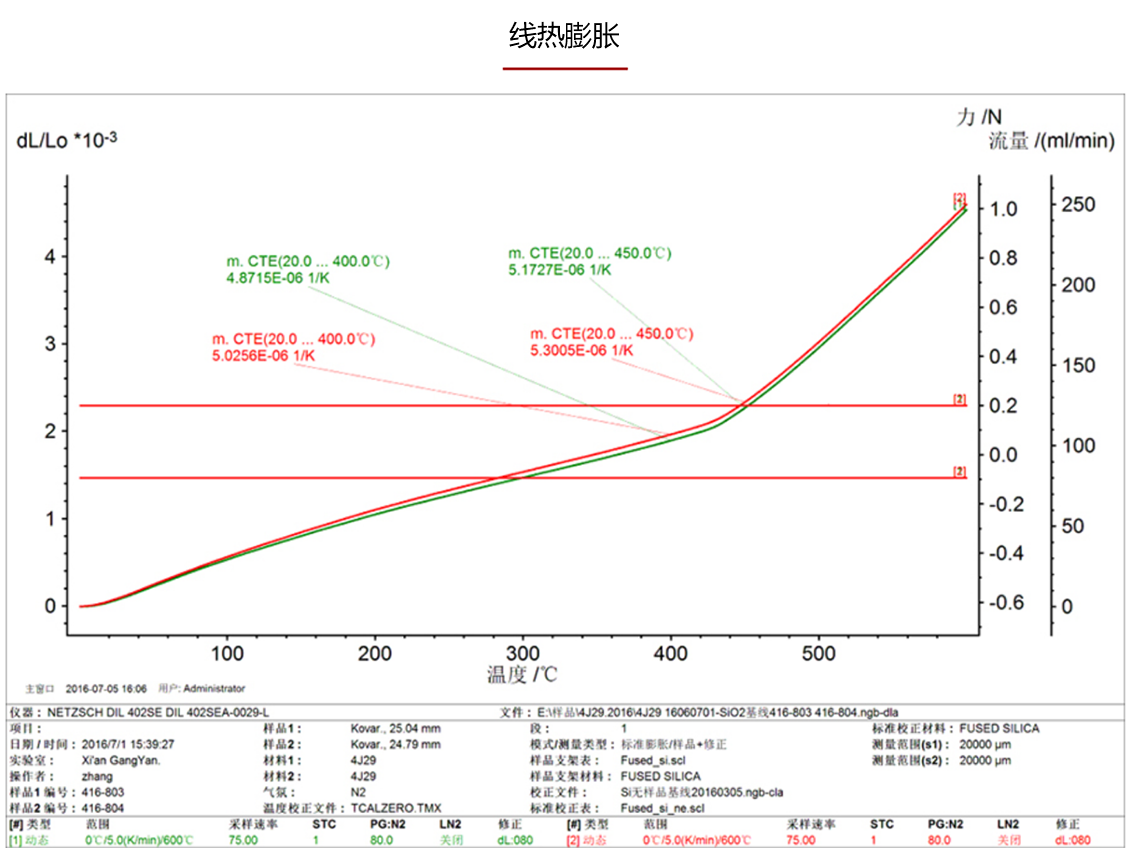

平均線膨脹系數(shù)：
| 試樣熱處理制度 | 平均線膨脹系數(shù)ā/（10??/℃） | |
| 20~100℃ | 20~300℃ | |
| 在氫氣氣氛中加熱至900℃±20℃，保溫1h，再加熱至1100℃±20℃，保溫15min，以不大于5℃/min速度冷至200℃以下出爐 | ≤1.5 | - |
